Extruder Add-On

Modulare Plattform für die erweiterte Charakterisierung von Polymeren.

Modular und flexibel

Erweitern Sie Ihren Extruder

Wir bieten mit unseren Extrudern eine flexible Plattform für die Charakterisierung von Polymeren. Dabei dient der Extruder als Basisgerät an dem verschiedene zusätzliche Add-Ons modular hinzugefügt werden.

Der Extruder kann so optimal an die individuellen Anforderungen des einzelnen Anwendungsfalls angepasst werden. In der Vollausstattung kann das Verarbeitungsverhalten umfassend charakterisiert werden.

Success Story: Unsere Prüfgeräte im Einsatz

Roundtable: Know-how direkt aus dem Labor

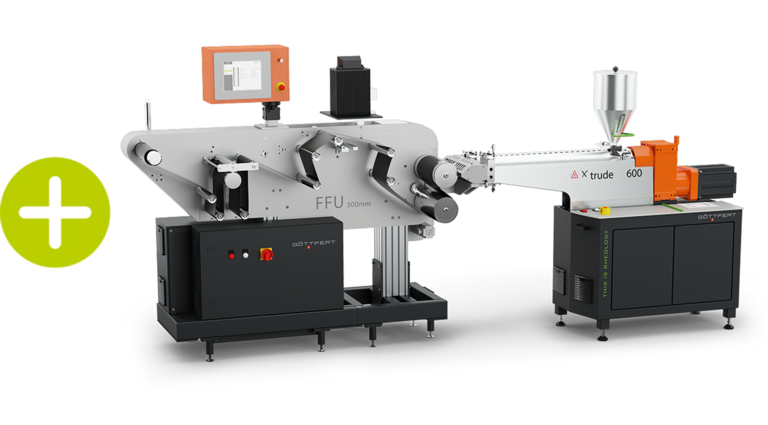

Flachfolienanlage

Breitschlitzdüse 70/120/150/220/320/420 mm
Folienbreite bis zu 400mm (höher auf Anfrage)
Abzugsgeschwindigkeit 0-50m/min
Abzugsrollendurchmesser max. 600 mm
Stufenlose Höhenverstellung
Steuerbarer Schaft für hüllenloses Wickeln

Filtermesskopf

Verkürzte Stillstandzeiten durch Vorheizen der nachfolgenden Filter
Messung gemäß DIN EN 13900-5
Schneller Filterwechsel ohne Stop von Extruder und Schmelzepumpe
Untersuchung der Reinheit und Homogenität
Quantitative Bestimmung der Konzentration an Fremdstoffen und qualitätsmindernden
iskositäts-Inhomogenitäten
Mehrlagige austauschbare Filterronden
Betrieb mit konstanter Drehzahl (Schergeschwindigkeit)
Kompakte Bauweise

Konstante Ausstoßmessung

Der Schmelzestrang wird über einen Umlenkkopf oder MBR-Rheometer-Messkopf ins Freie geführt
Unterhalb der Kapillare trifft der Strang in einen Auffangbehälter über einer Waage
Die Waage ermittelt ständig das Gewicht und sendet es in exakten Zeitabständen an die Auswertesoftware
Erweiterung für das Bedienprogramm zum Anschluss einer Laborwaage
Mit Auffangbehälter und Verbindungskabel von der Waage zum EXTRUSIOMETER

RHEOTENS

Stufenlos einstellbare Abzugsgeschwindigkeit
Frei wählbare lineare oder exponentielle Beschleunigung
Einstellung, Steuerung der Messung und Auswertung mit dem Windows Programm RHEOTENS 97
Verschiedene Abzugsräder - je nach Anwendungsfall zu spezifizieren Tandem Abzugsräder
Bereits vorhandene RHEOTENS Geräte können mit neuer Elektronikbox und dem Programm „RHEOTENS 97“ nachgerüstet werden

Schwellwertmessung

Bestimmung des dynamischen und statischen Schwellwertes
Auswertung eines Schwellwert-Profils (BASELL-Methode)
Schwenkarm mit stufenloser Höhenverstellung
Lasermesskopf in 0,1 μm oder 7 μm Ausführung
Optional mit automatischer Schmelze-Abschneidevorrichtung
Anwendung: Simulation des Material-Schwellverhaltens beim Spritzgießvorgang

Strangwickler

Aufwickeln des gekühlten Schmelzestrangs
Kraft- und drehzahlgeregelter Antrieb
Führung über Kühlbad und Umlenkrolle
Gummi-/Edelstahlrollen für sichere Weitergabe
Automatische Voll-Meldung mit Abschaltung

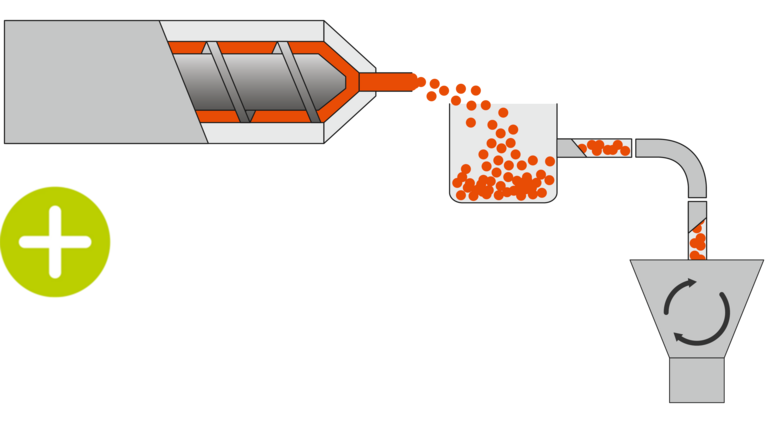

Online-Sampling

System geeignet zur Förderung von Granulat, Grieß und Pulver
Anpassung der Fördermenge je nach Anwendungsfall
Große Entfernungen durch den Einsatz von Sendeverstärkern realisierbar
Fördermedium (Trägersubstanz) Luft, Stickstoff, …
Keine statischen Aufladungen des Materials
Schneller Materialwechsel durch Sampler-Entleerung bis zur Schnecke des Extruders
Zuverlässige Verhinderung von Materialbrücken
Referenzmaterialbeschickung
Automatische Reinigungsfunktionen (Selbstabreinigung, …)
Automatische Abfallbehandlung
Sampler in Ex- oder Nicht-Ex Ausführung

Kabel- Ummantelungskopf

90°-Schmelze-Umlenkkopf mit Zwischenstück und Düsenmutter
Anschluss am Zylinderende, z. B. für kontinuierliche Schmelzedehnungsmessung
Mit verschiedenen Düsen bestückbar
Bohrungen für einen Druckaufnehmer und einen Schmelze-Temperaturfühler

Kühlbad

Wasserbad zum Abkühlen eines extrudierten Stranges

SHARK SKIN

Der Shark Skin Messkopf wird statt der Düse unten am Kanal montiert. Mit der Option kann genau gemessen werden bei welchen kritischen Schergeschwindigkeiten Oberflächeninhomogenitäten auftreten.

Erfassung des Shark Skin Effekts
Bestehend aus Schlitzdüse, drei neuartigen hoch-frequenz Drucksensoren (Abtastrate bis zu 20 kHZ) sowie Softwarepaket
Bestimmung des Frequenzspektrums sowie die statistische Auswertung des Drucksignals
Optimierung im Extrusions-, Folien und Beschichtungsprozess
