SLR

Spinnversuche unter prozessähnlichen Bedingungen

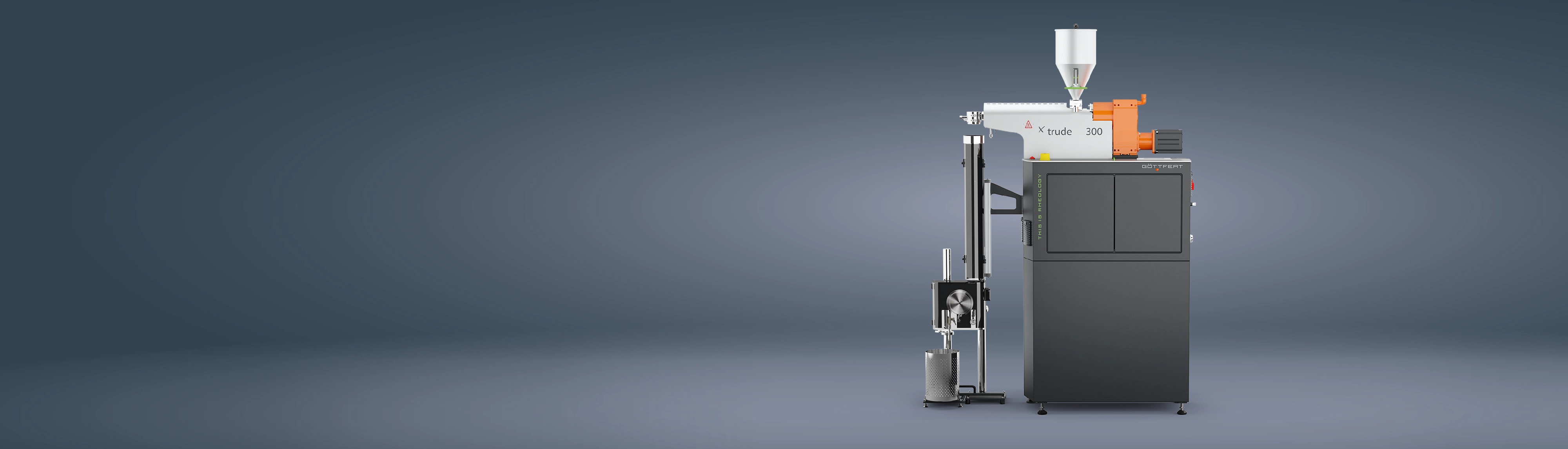

Der Spin Line Rheometer (SLR) ist ein Messsystem zur Charakterisierung der Spinnfähigkeit von Kunststoffschmelzen. Der vertikal extrudierte Kunststofffaden wird mittels eines Dehnrheometers (Haul-Off) mit bis zu 7000 m/min abgezogen. Währenddessen wird die Kraft im Strang gemessen. Das Messsystem ist optimiert um möglichst große Auszugsverhältnisse zu ermöglichen und damit den Kunstfaserspinnprozess im Labormaßstab nachzubilden.

Das Gesamtsystem besteht aus einem Extruder, einem Umlenkkopf und einem Dehnrheometer. Optional kann statt des Umlenkkopfes auch ein Online-Rheometer als Schmelzepumpe verwendet werden. Der eigentliche Messkopf ist ein Dehnrheometer in der Bauform Haul-Off.

Highlights
  • Abzugsgeschwindigkeit frei einstellbar bis 7000 m/min
  • Einsatz eines hochauflösenden Kraftaufnehmers mit einer Auflösung von 0,05 mN
  • Der Strang wird auf einem Abzugsrad aufgewickelt und kann weiter untersucht werden
  • Das SLR wird von einem Extruder mit Umlenkkopf mit Schmelze versorgt
  • Alternativ kann zusätzlich zum Extruder ein Online-Rheometer als Schmelzepumpe genutzt werden
  • Bestimmung der Fadenkraft bei verschiedenen Bedingungen
  • Optimierung des Spinnprozesses bei der Herstellung synthetischer Fasern
  • Bedienung über PC-Software RheotensE
Technische Spezifikationen
  • Abzugsgeschwindigkeit bis 7000 m/min
  • Einsatz eines hochauflösenden Kraftaufnehmers mit einer Auflösung von 0,05mN
  • Der Strang wird über eine Venturi-Düse vom Abzugsrad abgehoben
  • Das SLR wird von einem Extruder mit Umlenkkopf mit Schmelze versorgt
  • Bestimmung der Dehnviskosität aus Fadenkraft und Stranggeometrie
  • Optimierung des Spinnprozesses bei der Herstellung synthetischer Fasern
  • Optional Vermessung des Strangprofils über optisches Messsystem
Anwendungsbeispiele

Dehnung Spin Line Rheometer HD Polyethylen

In der folgenden Grafik ist exemplarisch eine Messung mit High-Density-Polyethylen bei konstanter, langsamer Beschleunigung aufgetragen...

Detailseite

Spin Line Rheometer 8 Stufenmessung PA

Aufgetragen sind 8 Stufenmessungen mit Polyamid. Die Messungen werden bei 270°C mit einer Düse L/D = 30 / 2 mm im Umlenkkopf und einer...

Detailseite

Spin Line Rheometer mit Speisung durch MBR mit PET

Die folgende Grafik zeigt Messungen mit PET bei 300°C zur Ermittlung des Verarbeitungsfensters. Es wird analog...

Detailseite
