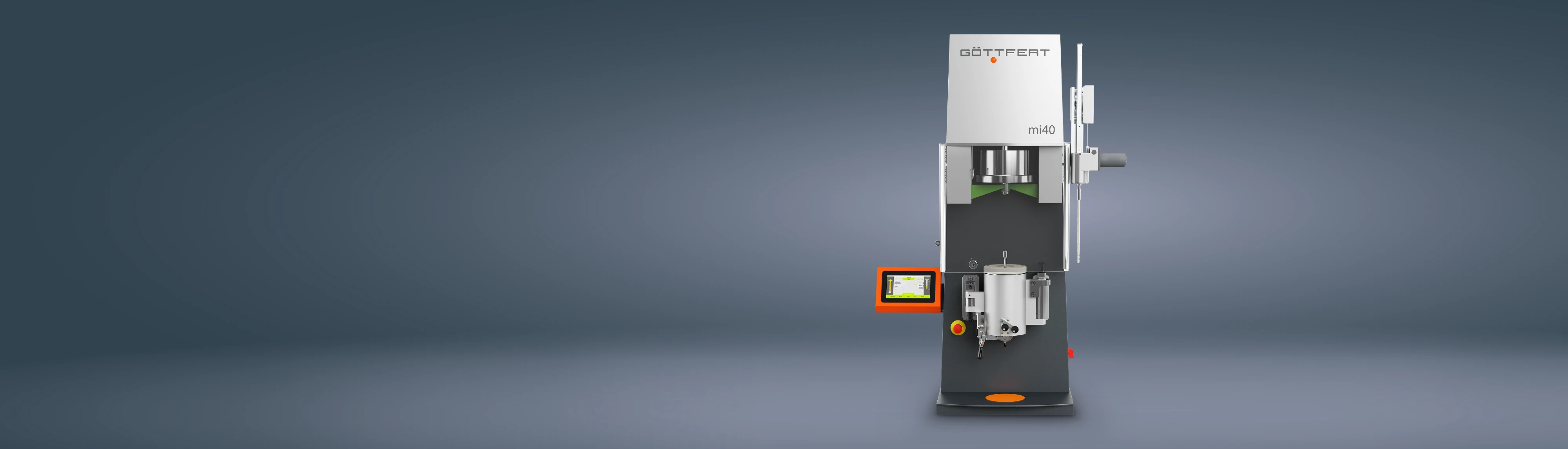

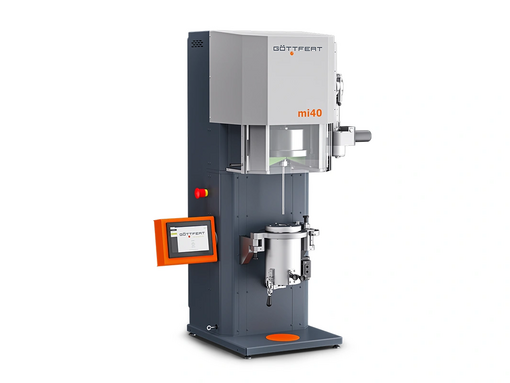

mi40

Eine höhere Genauigkeit sowie eine höhere Automatisierung sind die Hauptvorteile des Schmelzindex-Prüfgerätes mi40.

  • ASTM D1238
  • ASTM D3364
  • ISO 1133

Die neue Generation der Schmelzindexmessung wird durch das mi40 von GÖTTFERT verkörpert. Anwender in der Wareneingangs- und Qualitätskontrolle (QC) erfahren den Vorteil einer automatisierten sowie genaueren Ermittlung von MFR (Melt Flow Rate) und MVR (Melt Volume Rate) nach ASTM D1238 und ISO 1133.

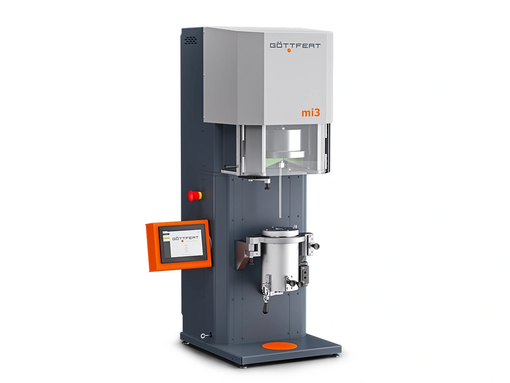

Das mi40 kombiniert alle Vorteile des MI-3 mit einem höheren Automatisierungsgrad. Der Antrieb kann zum kraftgeregelten Vorverdichten oder Ausdrücken mit insgesamt bis zu 60 kg Kraft genutzt werden. Die automatische prüfplangesteuerte Gewichtsauswahl mit bis zu neun integrierten Gewichten vereinfacht die Bedienung erheblich. Durch die automatische Vorverdichtung mit Gewicht oder Antrieb wird der Bedienereinfluss auf das Messergebnis reduziert. Es können auch vollautomatisch Mehrgewichtsmessungen mit bis zu acht verschiedenen Gewichten pro Kanalfüllung durchgeführt werden.

Durch die hochgenaue Wegmessung können auch sehr niedrige oder sehr hohe Messwerte präzise erfasst werden. Die externe Stempelführung an der Gewichtsführungsstange ermöglicht es auch sehr klebrige Materialien mit hoher Wiederholgenauigkeit zu vermessen.

Unsere Erfahrung zeigt, dass Sauberkeit einen extrem großen Einfluss auf die Präzision und Genauigkeit von Schmelzindex Messungen hat. Deshalb ist die Prüfkammer mit austauschbarem Prüfkanal ausschwenkbar und dadurch besonders komfortabel zu befüllen und zu reinigen. Das optionale integrierte halbautomatische Reinigungsgerät macht die Reinigung noch einfacher.

Das Schmelzindex-Prüfgerät (Plastometer) mi40 kann in der Grundausstattung MFR oder MVR Messungen nach ISO 1133 Verfahren B und ASTM D1238 Prozedur B durchführen. Möglich sind auch Mehrgewichtsmessungen nach ASTM D1238 Prozedur D zur Bestimmung der FRR (Flow Rate Ratio).

Mit einer optionalen Schmelzenabschneidvorrichtung können die Messergebnisse auch nach ISO 1133 Verfahren A oder ASTM D1238 Prozedur A ausgewertet werden. Mit Sonderkapillaren können auch Messungen nach ASTM D1238 Prozedur C („halbe Düse“) oder ASTM D3364 durchgeführt werden.

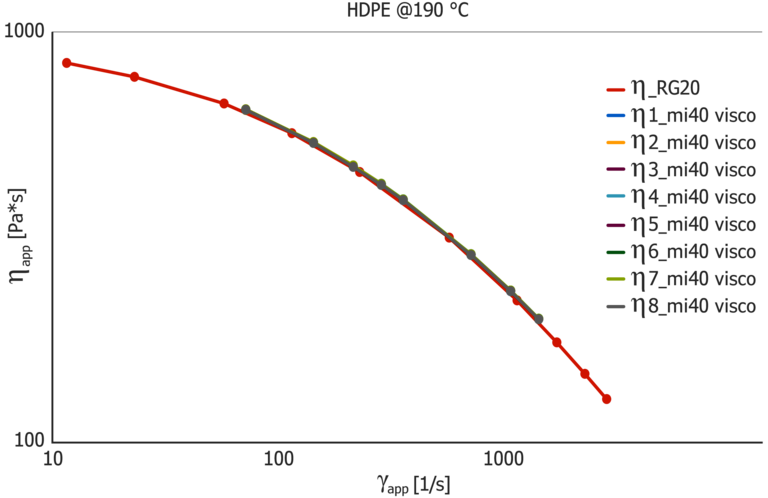

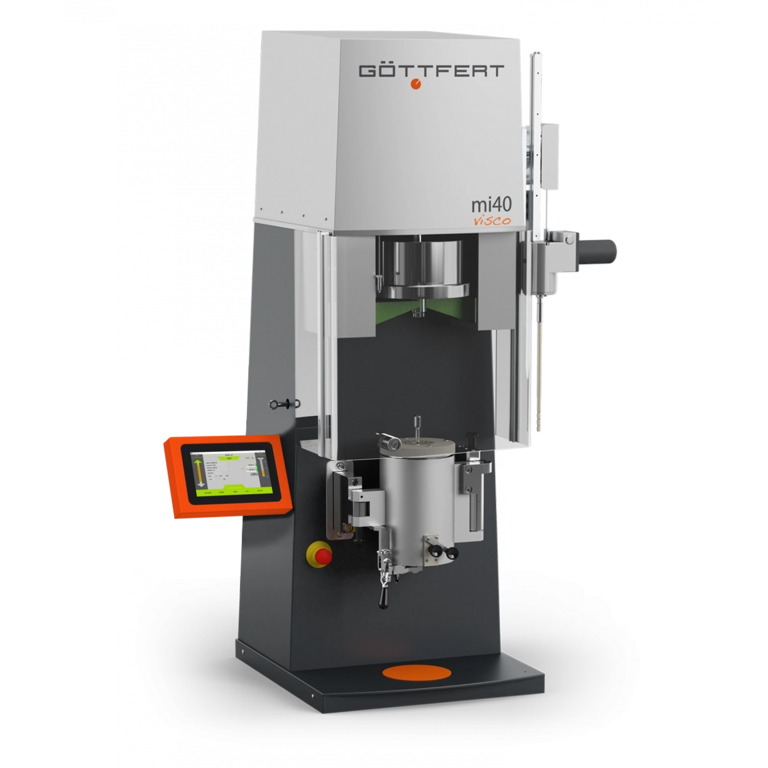

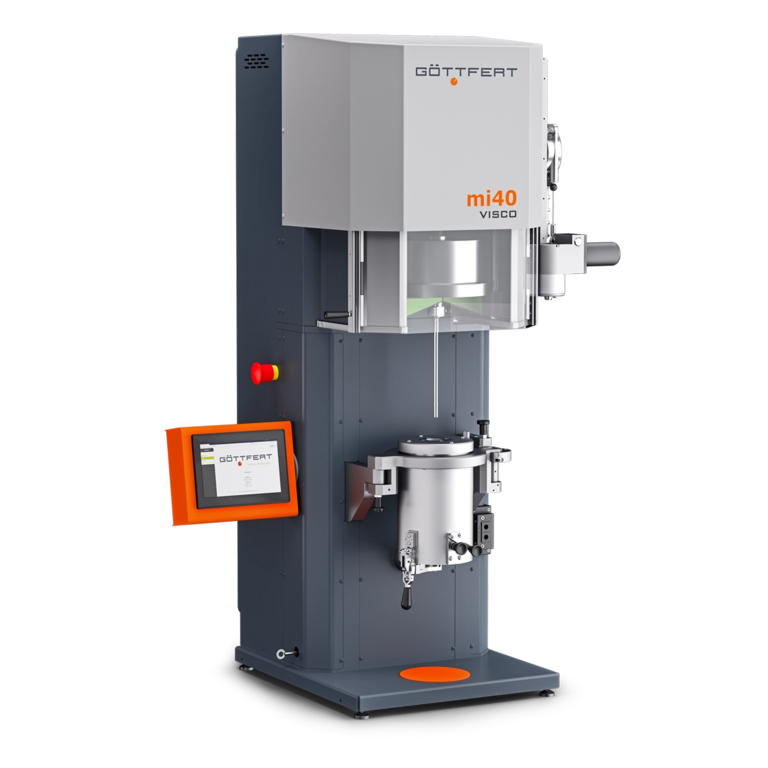

Das mi40 lässt sich außerdem durch verschiedene Add-Ons erweitern. Durch das Add-On „Viskositätsmessung“ wird das mi40 beispielsweise zum mi40 visco – einem Kapillarrheometer und es können Viskositätsmessung nach ISO 11443 durchgeführt werden. In Kombination mit einem Dehnrheometer wird das mi40 zum D-MELT. In einem Versuch können dann sowohl der MFR als auch der MF, eine Kennzahl für die Dehnviskosität, bestimmt werden.

Technische Spezifikationen
  • Kraftgesteuertes Komprimieren / Ausdrücken mittels Antrieb mit bis zu 60 kg Kraft
  • Multi-Load Messungen mit bis zu 8 verschiedenen Gewichten in beliebiger Reihenfolge
  • Genauigkeit der Zeitmessung besser als 0,001 s
  • Temperaturregelalgorithmus, Auflösung 0 bis 320°C: 0,01°C, 320 bis 500°C: 0,1°C
  • Präziser digitaler Wegsensor zur Erfassung des Volumendurchsatzes mit automatische Bestimmung der Auflösung
  • Ausschwenkbare Prüfkammer zum komfortablen Befüllen und Reinigen
  • Stempelführung über Gewichtsführungsstange
  • Integriertes Magazin mit bis zu neun Prüfgewichten von 0,325 kg bis 21,6 kg mit automatischer Auswahl
  • Auf Anfrage weitere Prüfgewichte erhältlich
Optionale Ausführungen
  • Integriertes elektrisches Reinigungsgerät
  • Manueller Düsenverschluss (auch beheizbar für Polymere mit hoher Prüftemperatur)
  • Automatischer Düsenverschluss
  • Schmelzenabschneidevorrichtung in manueller und automatischer Version (auch für stark haftendes Material)
  • Stickstoffspülungsvorrichtung für hygroskopische Polymere
  • Korrosionsbeständige oder verschleißfeste Ausführung von Kanal und Stempel
  • Datensicherung aller Parameter- und Messwerte bei Spannungsausfall durch USV
  • Inlet-Ausführung für stark klebrige Pulver

Add-Ons für erweiterte Messungen

Online Bestimmung der Schmelzedichte mittels integrierter Laborwaage



Die Restfeuchte hat bei bestimmten Prüfmaterialien erheblichen Einfluss auf das Messergebnis. Daher ist zu empfehlen Prüfmaterialien vor einer IV Messung zu trocknen und die Restfeuchte zu bestimmen.



Der Messkopf wird unterhalb der Düse angebracht. Die Messung kann parallel zu einer Viskositätsmessung durchgeführt werden.

  • Bestimmung des dynamischen und statischen Schwellwertes
  • Auswertung eines Schwellwert-Profils (BASELL-Methode)
  • Schwenkarm mit stufenloser Höhenverstellung
  • Lasermesskopf in 0,1 μm oder 7 μm-Ausführung
  • Optional mit automatischer Schmelze-Abschneidevorrichtung
  • Optional: Erfassung von zwei Strängen gleichzeitig
  • Anwendung: Simulation des Material-Schwellverhaltens beim Extrudieren
